综合布线系统
建筑物综合布线系统（GCS）又称开放式布线系统（OpenCablingSystems）。综合布线系统是随着话音和数据通信的发展而逐步建立起来的一套布线系统，它采用了一系列高质量的标准材料以模块化的组合方式，把话音、数据、数据图像等用统一的传输媒介进行结构化，在智能建筑中很方便地组成一套标准、灵活、开放的布线系统，它把建筑物内部的语音交换、智能数据处理设备及其它广义的数据通信设施相互连接起来，并采用必要的设备同建筑物外部数据网络或电话局线路相连接。自1991年推出了全球第一部商业大楼电信布线标准以来，采用综合布线系统已成为现代化、智能化大楼的一个最基本的标志。
其显著特点如下：
² 实用性：布线系统实施后，能满足现在通信技术的应用和未来通信技术的发展需要，即在系统中能实现语音通信、数据通信、图象通信以及多媒体信息的通信。
² 灵活性：布线系统能满足灵活应用的要求，即在任何一个信息插座上都能连接不同类型的终端设备，如个人计算机、可视电话、双音频电话、可视图文终端、G3或G4类传真机。
² 模块化：除线缆外，系统内所有的接插件均为积木式的标准件，以确保管理和扩展的简易性。
² 扩充性：信息技术的发展迅猛异常，而布线系统是可以扩充的,以便将来技术更新和有更大发展时，很容易将设备扩充进去。
² 经济性：布线系统的应用，可以降低用户重新布局或设备搬迁的费用，并节省了时间，还可降低日后系统维护的费用。
综合布线系统介绍
综合布线系统由六个子系统组成，一般采用星形结构。
（1）工作区子系统：由终端设备连接到信息插座的连线组成，包括信息插座、连接软线、适配器等，信息插座为8芯[RJ45]的标准插口，大容量的数据也可选用62.5μm多模光纤及ST或SC光纤标准接口。
（2）水平干线子系统：由信息插座到楼层配线架之间的布线等组成，主要包括：信息插座、转接点、水平电缆等设备。水平线缆长度不大于90米，一般均采用4对100欧姆非屏蔽双绞线(UTP)。
（3）管理区子系统：由交接间的配线架及跳线等组成，为简化起见，有时将它归入水平布线子系统。以配线架为主要设备，配线设备可直接安装于墙面防火板上，或安装于19寸机架或19寸机柜上。一般每层设一个设备间也可多层合用一个设备间，也有一层设两个设备间，必须根据信息点的分布情况综合考虑。电信间在楼层的中间部位更能体现布线的合理性。
（4）垂直干线子系统：由设备间子系统与管理区子系统的引入口之间的布线组成，它是建筑物主干布线系统。通常布线系统采用的主干线缆为100欧姆的非屏蔽双绞线（UTP）、62.5/125um多模光纤或8.7-10/125um单模光纤。对于带宽大于5MHZ的应用，主干电缆UTP的长度应限制在90米以内，而多模光纤为2000米，单模光纤则长达为3000米以上。
（5）设备间子系统：由建筑物的进线设备、各种主机配线设备及配线保护设备组成，有时将它归入建筑物主干布线系统。包括主配线架、跳线等。
（6）建筑群子系统：由建筑群配线架到各建筑物配线架之间的主干布线系统。建筑群主干布线宜采用光缆。
各子系统介绍

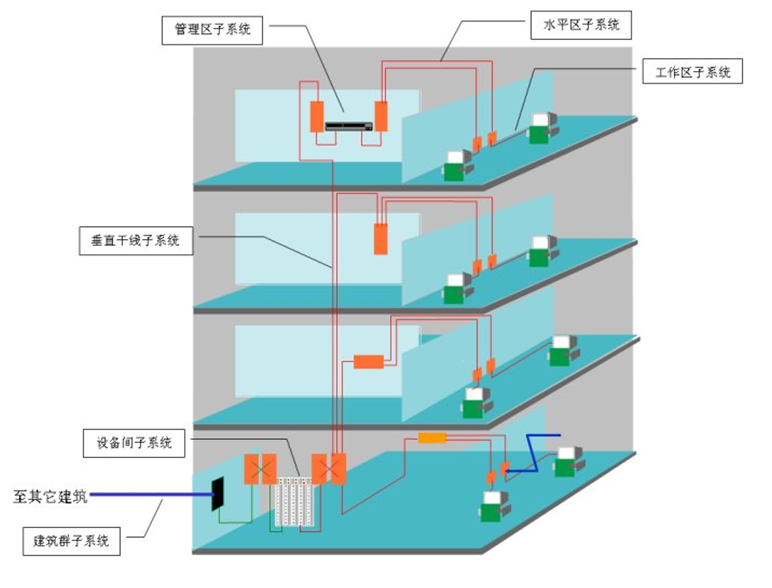

工作区子系统、水平区子系统、管理区子系统、垂直干线子系统、设备间子系统和建筑群子系统之间的拓扑示意图如下：
工作区子系统
工作区子系统是最终用户的办公区域，即信息端口以外的空间。在这里，为便于描述及统一认识，我们将信息端口从水平子系统中分离出来，列入工作区子系统，这里主要指信息插座及连接设备的端接跳线器件。

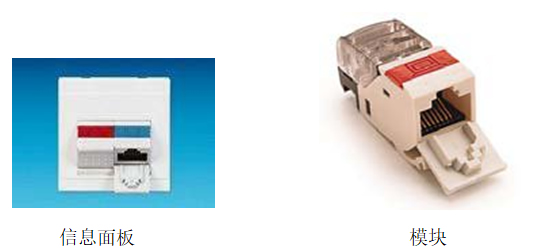

6类信息面板/模块如下图：
6类信息模块，是用于千兆数据传输连接、斜角模块化8芯标准插座，具有极高的性能，专利的重力反馈设计，可使接线免受碰撞，并能防尘、防潮，体积小，组合方便，含有防尘门，以防止插口暴露在灰尘中，每个口都可用嵌入式彩色图标进行标记，有多种颜色可选择，防止将电脑跳线接头误插入电话插座而造成网卡烧坏，防火性能和触点工艺均符合国家标准。模块化设计令其特别适合安装在通信标准机柜或信息插座接线盒内。
水平布线子系统
本项目中，数据信息点和普通语音信息点水平线均采用美国SIEMON公司6类4对非屏蔽双绞线(9C6X4)，该线缆由24线规的实心铜质导体组成，并扭绞成线对，外层采用灰色阻燃聚乙烯作为外套。提供超过200MHz的带宽。性能稳定可靠；既可服务于数据传输，又可服务于话音传输，保证了系统的灵活性。
水平管线完成由分配线间到工作区信息出口线路的连接功能，有两种走线方式：
1）水平线路远的采用沿吊顶内电缆桥架转接预埋在墙内的PVC管将线路引下至墙上（或地上）的暗装信息点接线盒。
2）水平线路近的采用PVC管直接从分配线间引至墙上（或地上）的暗装信息点接线盒。

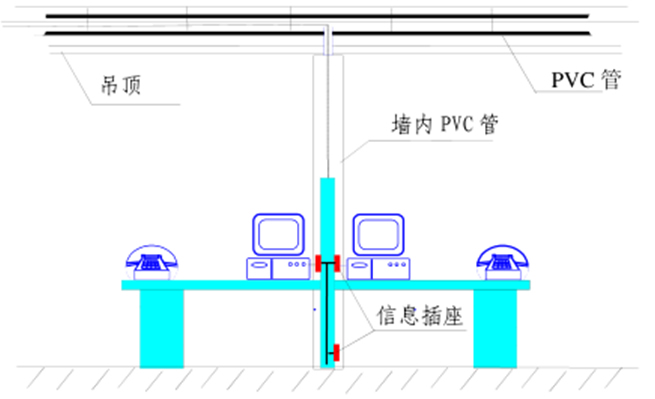

水平系统示意图如下：
垂直主干子系统
垂直主干包括数据主干和语音主干，分别采用光纤和大对数电缆。楼内数据主干采用6芯多模光纤，内外网各布一根，并同时在每个分设备间和主配线间之间敷设4根6类UTP线缆作为备份。由于6芯多模光缆提供了3个全双工传输通道，具有极大的传输带宽和无与伦比的传输质量，既提供了充分的容错冗余，又保证了主干网上的数据传输的质量和速率，而且为将来其他独立于计算机网络的其他高速传输应用提供了实用的传输连接，这对于大楼的办公一定会带来极大的方便。信息楼至主楼二级中心和服务楼均采用16芯多模光缆。
多模光缆如下图：
楼内语音主干采用3类25对大对数电缆。楼宇之间采用大对数电话电缆。
大楼每层预留1个弱电管井，在每层楼的弱电井中留出敷设光纤和大对数电缆的垂直电缆桥架安装的长方形地面孔，弱电井开孔的位置设在靠近支持桥架的墙壁附近但又不妨碍端接跳线架的地方。

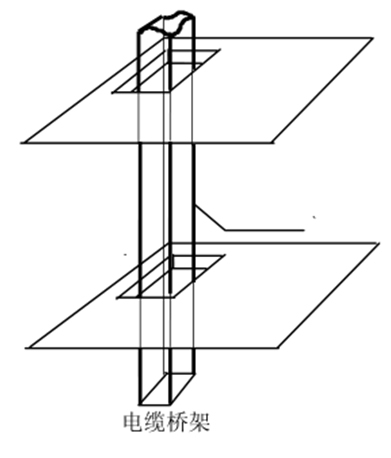

设置桥架的垂直线缆通道如下：
设备间子系统
设备间系服务于水平布线和垂直主干的跳接及配线管理的某一空间，除终接垂直与水平线缆的配线设备外，还包括跳线等。
1） 光纤配线架：
连接光纤主干的配线架有2种，16口和24口光纤配线架，这两种均可直接安装在机架或机柜上；带有光纤管理器，可以存储冗余光纤并满足其对弯曲半径的要求，从而保证了它的传输性能；可以连接管理24或16个光纤耦合器。
2） 水平配线架：
连接所有水平线缆的配线架均采用24口模块式配线架，如下图：
连接6类4对水平线缆的西蒙HD6配线架，与普通RJ45头跳线插接（标准8芯插口），使用与管理极为方便；传输性能完全满足6类要求；能够直接安装在19英寸的标准机柜里；由于是模块化的配线架，故极便于扩容；具有明显的线号标识区域，便于管理和维护，能安全，快接地安装与调试；具有良好的防火性能，符合国家有关标准。同时又为其提供了足量的电缆管理槽，使管理更加清晰、简明。
特点如下：
² 具有高性能和高密度；
² 低成本；
² 电路板可以按照TIA和ISO的指标进行双向测试；
² 整个产品设计美观整洁，没有螺钉，模块化插口平整，提供了极高的美感。
1） 垂直语音主干配线架：

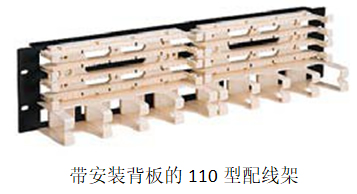

垂直语音主干采用110型配线架连接，如下图:
特点如下：
² 久经考验，性能卓著,符合6类性能标准
² 此接线和终接连接块系统较模块化配线架密集
² 可增加配线密度，并可灵活地接入各个线对和有效的对铜线主干电缆进行跳线。
² 有极好的电气特性。
² 支持多变的跳线环境的高比特率应用，且安全可告。
² 简单，精巧，高密度的模块化设计。
1） 跳线：
数据设备跳线的跳线头为标准的8芯连接头，以配合信息端口与终端接口之间的连接，电信间数据跳线为RJ45连接头，以配合水平端配线架和网络设备接口之间的连接使用；电话跳线一头压接在110配线架上，另一头为RJ45连接头与24口模块式配线架相连；
