火灾报警与消防联动控制
在楼的各处设计布置了各种类型的传感探测器。这些探测器负责对整个综合楼各个保护区的火灾信息进行监视。当某处有初期火灾发生时，传感探测器通过智能判断将火灾信息送达系统控制盘，控制盘确认后采取相应报警联动程序。
灭火控制盘通过系统总线与主机进行通信。主机时刻监视气体控制盘的工作状态。布置在气体灭火保护区内的探测器探测到火灾发生后，通过气体控制盘进行灭火操作。灭火采用自动与手动两种控制方式，当保护区附近有人值班时，宜采用手动控制方式。当保护区附近无人值班时应采用自动控制方式。方式的转换在灭火控制器上实现。当控制器发出报警信号后，若有异常情况需停止释放灭火剂，可在延时时间内操作手动控制盒中的紧急停止按钮，停止灭火指令的实施。如确实需要灭火，但报警系统还没有来得及报警，则需操作紧急启动按钮来实施灭火。
对气体保护区域,当探测器均动作后，发出声光报警信号，经一段时间延时（30秒可调）发出灭火指令，启动电磁阀实施灭火并启动相应的联动设备。
在灭火过程中，布置在保护区门口的气体放气指示灯点亮，警告工作人员在系统灭火操作时，不能进入保护区。
报警系统的构成
1.系统是由网络型火灾报警控制器主机、网络型区域报警控制器、就地控制盘、声光报警器（或警铃）、手动报警按钮、消防电话分机、电话插孔、智能特征光电感烟探测器、智能特征感温探测器、可燃气体探测器、控制及信号模块、输入模块、消防广播主机、消防电话主机、电缆和中央控制设备等所构成的一整套运行完全符合规范要求和本工程需要的分布智能型火灾自动报警与消防联动控制系统。
2.系统采用多重优先无主永生网络报警控制形式，火灾报警控制器及CRT设置在单元控室内。
3.系统配置微电脑、彩色显示器以及专用消防报警系统软件组成图形显示中心。
4.网络型火灾报警控制器主机设置中央手动控制功能，可手动控制有关消防设备并接收其反馈信号。
5.网络型火灾报警控制器主机和网络型区域报警控制器内部均设置后备电源，包括24VDC充电器及后备电池（24V，38AH）一套。
6.火灾报警控制器主机内置消防广播主机及消防电话主机。在重要场所设置有8台消防电话分机。
7.根据相关规范要求在综合楼内配置了相应的智能特征感烟及感温探测器、可燃气体探测器；在每层和每个防火分区设置有手动报警按钮、声光报警器（或警铃）、喇叭及电话插孔；在系统中设置有现场状态信号输入和控制信号输出的各类电子模块。
系统设备的选用
火灾报警控制器
火灾报警控制器的基本概况
本工程的分布智能型火灾报警控制器，内置微处理器、存储系统及系统软件等，数据和编程可通过PC机输入。当主电源及备用电池均断电时，所存储的软件和有关信息都不会丢失。另外，能随时对软件功能进行修改，但不影响整个系统的正常工作，同时具有高度自我诊断能力，能自动显示系统的故障和所属类型及所处位置，以便实现快速修复。
火灾报警控制器的基本功能
火灾报警控制器能集中自动监控由各个回路（含区域报警控制器）检测到的信号并进行报警，它具有位置指示、区域显示、巡检、火灾报警音响、计时、故障报警、记录打印等功能，并具有信号控制、程序控制、区域控制、地址控制、计时打印控制、系统显示等功能，自动控制系统启动相关消防设备，达到可靠迅速的灭火目的和手段。
火灾报警控制器的主要配置
1）显示屏（全汉字LCD背照光）
显示所有回路（含区域报警控制器的所有回路）的报警、故障信号。
显示所有报警探测器详细位置（详细地址和信息）。
显示所有动作模块详细位置（详细地址和信息）。
显示探测器的工作状态：正常、报警及故障，当故障时能显示故障的类别。
显示联动设备的工作状态。
2）键盘功能
报警确认
联动控制
系统复位
系统（含灯）测试
信号鸣响终止
输入系统参数
闭锁及恢复部分设备
查阅系统历史资料
3）发光信号显示
系统电源
报警信号
监视信号
系统故障和设备故障
4）报警及故障蜂鸣器
5）存储整个系统之数据
6）中文图形显示及打印输出设置。
7）主机内部设有浮充充电器及环保型密封式蓄电池，供后备使用（电池容量为17Ah二组，能维持24小时的正常操作及1小时报警）。
8）内置消防通信电话主机。
9）内置火灾事故紧急广播主机，进行火灾广播。
火灾报警控制器与相关系统的联动控制
1）火灾报警控制器的联动控制装置（内置于主机内）
发出联动控制信号至现场模块联动
消防供水系统的控制装置
自动喷水灭火系统的控制装置
气体灭火系统的控制装置
通风空调、防烟排烟设备及电动防火阀的控制装置。
电梯控制装置
火灾事故广播系统及其设备的控制装置
断电控制装置
2）火灾报警控制器与相关系统的联动控制功能
①对消防供水系统的控制显示功能
控制消火栓、自动喷淋泵的启停
显示启动水泵按钮的动作位置
显示消火栓、自动喷淋泵的状态
②对自动喷淋灭火系统的控制显示功能
控制喷淋灭火系统的启动
显示湿式报警阀、信号闸阀及水流指示器工作状态
③对气体灭火系统的控制显示功能
显示各防火分区的手/自动状态
显示气体灭火系统的运行、故障状态
④其他消防设备的联动控制功能包括：
停止有关部位的风机，关闭防火阀，并接收其反馈信号
启动有关部位的防烟，排烟风机(包括正压送风机)，排烟阀，并接收其反馈信号
发出控制信号，强制电梯全部停于首层，开通消防电梯，并接收其反馈信号
3）火灾报警控制器设置有独立联动控制面板对有关设备进行直接手动控制（配置了120个开关和240个LED指示灯），可按运行要求定义以下各种功能：
系统手/自动切换
消火栓、自动喷淋泵控制及返回信号
湿式报警阀控制及返回信号
气体灭火系统各防护区的紧急启动、紧急停止控制及返回信号
防火阀控制及返回信号
排烟风机控制及返回信号
电梯迫降控制及返回信号
4）火灾报警控制器设置有72个LED显示灯，可按运行要求定义各重要场所、设备的状态。
5）火灾报警控制器设置有8个硬线控制开关，用于手动直接启动消防泵、电梯迫降等重要设备。
报警与气体灭火控制联动

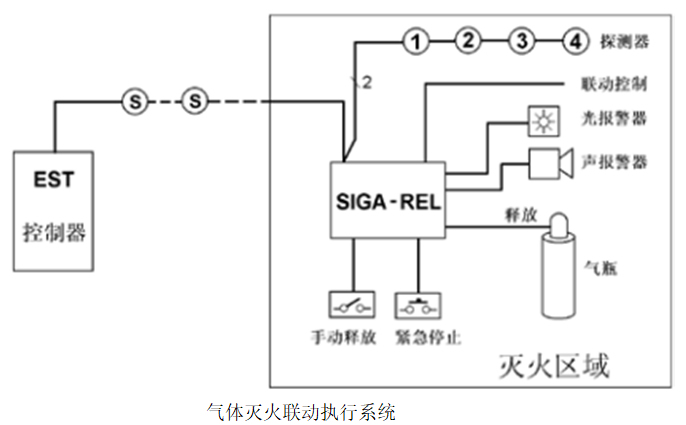

气体灭火系统是独立系统又经常安装在无人值守地区。设备产生故障，信息应迅速传递到消防控制中心，特别是在灭火执行过程中，火灾预警灭火动作延时，气体喷放状态均直接报告控制中心。见下图：
报警控制器与气体灭火联动系统的工作界面在电磁阀与压力开关的信号连接。因此可以与所有的IG541混合气体灭火系统、七氟丙烷自动灭火系统、CO2自动灭火系统、自动喷水水灭火系统等联动，不用作任何改动。
系统容量
每条回路拥有125个智能探测器地址和125个智能模块地址。另加125个继电器底座输出点.回路用BV2X1.5铜缆,传输距离可达3028米.每个回路为250点.

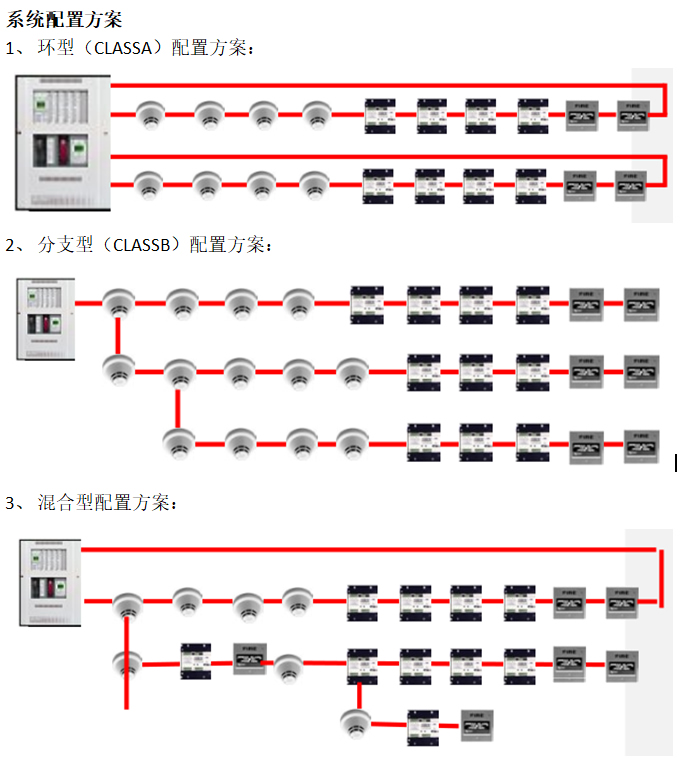

混合型配置中,分支数可达每回路124个.使得设计变的非常方便.
每个控制器可安装10个回路,总计智能地址达2500个.
64个控制器可以形成Peer-to-Peer网络,探测器与模块总计达到160,000个地址.同时网络中任意的设备都具有互相联动关系.
控制器之间利用铜缆通讯距离为1.5公里,利用单模光缆距离为15-46公里,同时可以利用TCP/IP通讯形式,将数据跨地区传输.
主要技术特点
模块化程度高：整个系统从主机配置到模块配置，均采用模块化结构。控制器采用轨道电路和插卡结构。从CPU模板到回路模板均可根据用户的要求随意配置，模板自动辩识和自检，无需人工干预。模块之间自动检测互为自动备用。具有热备用功能.
智能化程度高：EST系列产品属当今世界上最先进的分布智能型火灾报警系统，与以往的集中智能型探测监控技术的本质区别在于其无论感烟、感温探测器还是监控模块、手动报警按钮等均自带有微处理器，并结合计算机先进的通信技术，在每一个探测点,都可通过内置CPU对火灾情景进行自动分析和判断,从而达到报价快速,准确的目的。各智能设备具有自动存储历史记录的功能,可将探测器型号,系列号及其地址,制造日期,运行小时数,保养日期,环境温度值,灵敏度值,报警和故障的记录次数,报警前的模拟信号——时间特性曲线,以及32个故障特征码都记录在内置CPU中,这些数据在智能设备被取下后仍不丢失，可进行离线分析，有利于对火灾现场的调查。
系统将随时自动检测各模块、探测器、手动报警按钮等设备的运行状态。当系统发现设备出现故障时，将会准确报告故障的位置和故障的设备，并将自动隔离故障设备或相应的回路，以确保系统的正常运行。系统自动补偿功能,具有根据时间进行白/昼灵敏度自动调节功能,探测器自行采集、转换和分析数据信号，采用数字滤波技术滤掉非火警因素后确定是否报警。使得误报率几乎为零.探测器内置的CPU微处理器不断地进行测试周围环境，采用相对补偿原理调整和更新探测器内的报警基准值，使其报警灵敏度值不变，保证报警的正确性。探测器同时具有脏污程度自动监测功能，自动脏污程度报警，自动隔离高脏污设备.
网络组成生命力强：主机直接构成网络火灾自动报警控制网络。该网络采用TOKENLING令牌环网通信规约，网络可在硬件的支持下，构成符合TCP/IP通讯协议的网络。符合IEE802国际标准。
在通讯层上提供点对点、点对多点、点对全局的逻辑传输，可依据用户的实际要求进行现场定义。
通信链路自动搜寻的路由自适应网络。可在网络故障时，自动搜寻网络路径，建立新的网络拓扑结构或自动重构子网。
扩展方便：控制器单机最小容量为一个回路250个地址点，最大为10回路2,500个地址点。控制网络最大由64台控制主机、即640回路160,000个地址点组成。
安装调试方便，回路可任意分支，增加设备只需在现场就近接入即可，从而方便地完成工程的调试、维护和改造，不需对整个系统进行大量的调整工作。因此，很容易使后续工程纳入现有的系统之中，为工程的分段施工提供了便利的条件。在改造替换工程中，可直接利用既有线路。并对线路进行开路、短路自动检测。
便于调试、维护和管理：系统的智能化特点，使系统的调试、维护和管理极为方便。调试维护人员只需通过现场的计算机或爱德华的现场探测器标定仪,就可对线路、探测器、监控模块和被控对象等进行调试和检查并自动整理文挡，使管理现代化。
布线简便：系统可采取任意分支的接线方式，并可采用一般的电线BV线（不需要双绞线和屏蔽线）进行设备连接，使布线方案可根据现场的任何情况和设计者的思路进行。
