智能会议系统
概述
现代化的会议系统应是集会议管理、大屏幕显示、音视频系统、中央集成控制系统等于一体的多功能集成化的会议系统，是讨论、演讲、学术报告、演示以及娱乐的重要场所。
智能会议系统一般分为以下几个部分：
会议讨论系统：向各与会者传送稳定、纯正的会议音频信号，可实现投票表决、同声传译功能。
大屏幕投影显示及音响系统：现场的视频、音频主要实现设备，为与会人员展示良好的视听效果。
多媒体周边设备：各种视频、音频信号的输入输出设备，多媒体电教设备及现场环境的最终实施设备。
集中控制系统：通过一个有线或无线彩色触摸屏，来集中控制会议场所内所有设备，包括系统电源的开关、现场屏幕的升降、窗帘的开合、各种多媒体设备的操作等等。
视频会议系统：与其他的会议室之间召开远程的会议，视频音频图像在Intranet或WAN之间传输。常采用H.323协议。
以上几个部分实现功能各不相同，既相互独立又是一整体。用户可以根据自己需要选择几个系统。
系统设计原则
我公司以用户至上为原则，在符合国家规范的前提下，最大限度地满足业主的需求。以下是我公司为业主利益着想，本着技术先进、高效便利、投资合理的精神在系统设计中所坚持的八条原则。
先进性－本系统选用先进、实用的技术和功能完善的安防产品，一流的设备，在技术上适度超前，整个系统体现当今安防技术的发展水平，符合今后的发展趋势。在今后相当长的一段时间内可保持其技术的领先地位。
成熟性与实用性－各子系统应采用先进的、成熟可靠的产品，同时具有实用性，充分发挥每一种设备的功能和作用。本系统可充分满足会展中心的可视管理的要求，操作方便，维护简单，便于管理。
灵活性和开放性－在满足业主当前要求的基础上，面向21世纪，系统应具有开放性和兼容性，可以与未来扩展的设备具有互联性与互操作性。
集成性和可扩展性－系统设计中充分考虑各会议室会议系统的集成性，确保会议系统总体结构的先进性、合理性、可扩展性和兼容性，使用不同厂商，不同类型的先进产品，使整个系统可以随着技术的发展和进步，不断得到充实和提高。
标准化和模块化－严格按照国家和地区的有关标准进行系统设计和设备配置，并根据系统总体结构的要求，将各子系统进行结构化和标准化，综合体现当今世界的先进技术。
安全性与可靠性－必须深刻理解会展中心内运作的设备和系统安全可靠的重要性，因为在设备选择和系统设计中安全性和可靠性始终是放在第一位的。例如在系统管理程序中采取严格网络等级操作措施，防止非法访问和恶意破坏。
服务性与便利性－为适应会展中心内的各种功能需要，所采用的系统应能充分体现对会展中心内管理者和使用者各个方面的安全、先进、可靠、方便和高效等。
经济合理性－设备选型和系统设计要确保满足用户的需求，具有技术上的先进性、可行性和实用性，丢掉附在其上的“泡沫”，并达到功能与经济相统一的优化设计。
会议讨论系统（含同声翻译系统）
该系统选用数字会议系统（DCN）。
数字会议网络（DCN）率先把革命性的数字技术引入研讨会、大型国际会议中心，使数字技术的优越性得以发挥。用简单的网络系统处理和传送数字信号不仅大幅地改进了音质，也简化了安装和操作。DCN的控制模式有两种选择：一种是以先进而操作方便的软件对会议设备实施调整与控制的模式。另一种是无机务人员的自动控制的模式，操作方便是两者共同的特点。本系统中选用基于软件控制的模式，但可切换到无机务人员的自动控制模式。
DCN对所有类型的会议都能提供灵活的管理，无论是非正式的小型会议还是多语种，数千人的大型国际会议
DCN都得心应手，运作自如。DCN是同类设备中率先采用全数字技术的系统。具有多功能、高音质、数据传送保密可靠等特点。它可以对会议的过程实行全面的控制。
DCN采用数字信号方式传输，如上图所示，避免了模拟信号传输的失真。
DCN的数字网络特性可保证整个系统方便地扩大规模及增加功能，包括基本的发言功能，以及同声翻译，投票表决，代表身份认证等。
DCN数字会议系统凭借其优异的性能及相对较低的价格占据了国际及国内会议系统的主要市场，目前联合国安理会、欧盟、上海APEC等均采用DCN系统。
摄像联动系统
系统简介
视频切换系统可以与DCN会议系统配合使用，与自动摄像控
制软件共同构成一个摄像切换系统，保证将正在发言代表的图像显示在投影屏幕上，
还可切换到视频会议系统的输入端，作为视频会议的一个辅助摄像输入。
系统设计思路

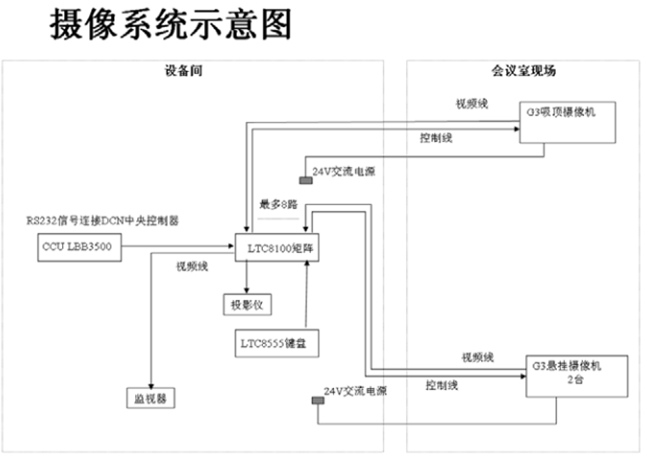

本方案的摄像系统具有自动跟踪摄像功能，既任何一位发言代表打开代表机后，摄像机会根据预设的位置自动拍摄发言人图像，拍摄角度及范围亦可事先设定。会议室内安装多台带有高速云台及变焦镜头的半球型一体化摄像机，以保证主席台和观众席都可被摄像机拍摄到。球型摄像机可根据现场的具体情况选择吸顶式或挂壁式。球型摄像机有吸顶式、壁挂式以及悬吊式。吸顶式镶嵌安装在天花板下，当会议室标高较低时，可选用室內天花式彩色套装机。若标高较高，可选择挂壁式安装的球型摄像机。球型一体化摄像机，带有100倍（16倍光学，6.3倍数字）变焦镜头及360度全方位高速云台，预置位置的精度达0.5度。该摄像机还有一项专利特性：根据预置变焦的不同按比例调整云台到达预置位置的转动速度，既到达任一预置位置基本为相同的时间间隔，一般为1秒。球型一体化摄像机提供多达60个预置位置，并根据中央控制器发出的代表机开启信号驱动摄像机到达预置位置。摄像系统既可通过预设位置自动定位，
手动键盘控制其云台转动、变焦变距等，还可由智能控制系统的触摸屏控制上述功能。
本系统中还可以配备一台硬盘录像机，可将摄像机拍摄的视频图像录制下来并进行编辑。
集中控制系统
中央控制系统极大地方便了视音频会议系统的控制和管理，将大量的控制按纽和繁琐的操作步骤简化成为触摸屏上的几个图标。集中控制系统可将所有设备的控制功能集中到触摸屏上，触摸屏操作界面直观，可按用户要求编写文字或图标，使系统控制变得简单易行，避免误操作。
本方案选择中央控制系统，主要是考虑到中央控制系统有以下特点：
1.中央控制系统采用的编程语言为Simpl+语言，属于底层的“指令级”语言，大大提高了编程的灵活性，有利于编程人员进行深层开发，编制更为复杂、更个性化的控制软件。而其他大部分控制系统产品采用的是图形用户界面的可视化开发环境，编程人员非常容易掌握。
2.中央控制系统功能丰富，最大控制距离可达到1200米，若须更远程的控制还可通过中央控制网络接口器接入Internet，实现E-Control。
3.中央控制系统设备更具有扩展性，方便用户升级，例如：在现有系统上若须扩展E-Control（网络控制），无论现有的是何种型号的中央控制中央控制器，只须再另加一个网络接口器即可。而其他大部分控制系统产品则必须更换主机来实现上述功能。
4.中央控制系统具有其他产品所无法比拟的优越性，可实现其他控制系统产品所无法实现的控制功能，如：DCN系统话筒管理、表决功能等。
中央控制系统可对所有能接收RS232指令、红外信号的设备以及电机继电器进行控制，因而视音频设备、监控系统、灯控设备、DVD/VCD机、电动幕、电动窗帘、投影机等设备，均可在中央控制系统上实现中央集中控制。
主要能够实现以下功能：
² 会议室投影机的开关
² 电动投影幕的升降
² 会议室音响系统的开关及音量的调整
² 所有音视频源开关,录像机,DVD的快进快退等操作
² 会议室照明灯光的开关或亮度调节
² 会议室电动窗帘的开关
² 会场环境的初始化一键设定
² ……
大屏幕投影系统
投影显示方式
本系统可以逼真地还原DVD、录像机、有线电视和摄像机的视频信号；可以准确地放大显示微机的全系统信号，使网上一些相关信息清晰的显示在大屏幕上，为领导层的决策提供高效的服务；并可在多种画面之间互相切换，为会议的重大讨论、重要决策提供直观方便的服务，快速直观的为会议提供所需材料。
投影方式的选择：
² 投影方式分前投（正投）、后投（背投）及组合拼接三种形式。
² 前投—即投影机与人的视线在屏幕的同一侧。前投又分为吊装与坐装两种。吊装即机器悬吊在天花板上，坐装即机器置于桌面上等。
² 背投—即投影机与人的视线分别在屏幕的相反两侧。
² 组合拼接—即将多台投影机按一定规则拼接组合成一个完整的大屏幕投影墙。
各投影方式的特点：
² 前投的优点：场地的利用率高，安装简单，投资相对较低。
² 背投的优点：对抗外界环境光线干扰的能力强，非常气派。缺点是要求场所有足够的纵深，投资较高。
² 组合拼接的优点：亮度高、画面组合方式多、屏幕大。缺点是投资大。
扩音系统
扩声系统用于将与会议有关的音频资料清晰地播放给与会者，扩音系统的设备主要根据会议室面积大小，形状，及功能要求来进行配置，
本方案以一个会议厅为样板进行设计。不同的会议室，其扩音设计也不相同，需要在深化设计时根据用户的需求来重新设计。
本系统包含主、副音箱，主、副功放机和均衡器、反馈抑制器。可以将DVD、录像机、有线电视、卡座以及微机的音频逼真地还原出来。
大会议室需要满足不同场合的需要，需要满足大型会议、文娱演出和聚会等不同的形式。为了能使多功能厅基本扩声系统更好地适应各种不同的场景，满足使用者的各种需求，对该会议室的扩音系统从主扩声系统、辅助扩声系统、返送监听系统均进行了详细深入的设计，三个系统相互关连，并可互联使用。
该系统向与会者进行语言和音乐扩声。主扩声系统是由会议室正面的左、右两组主扬声器组成。为了使中后场听音区的语言清晰度和声场均匀，所以在两边侧墙及后墙设计安装四组环境扬声器。
声学特性指标
最大声压级：250Hz－4000Hz内平均最大声压级≥90dB
传声增益：250Hz－4000Hz的平均值≥－12dB
声场不均匀度：1000Hz和4000HzdB≤8dB
设备的频率响应从5Hz－22kHz，动态范围≥120dB
主扩声系统
主扩声系统是由左、右两组扬声器组成，担负全场的主要扩声任务。为了保证足够宽的还音频响，主扬声器选用PEAVEYDTH二分频全音域系列，左、右由DTH-4115扬声器各一只组成；为了满足演出功能，我们在选配超低音音箱时着重考虑到演出需要低频雄厚，所以我们选配DTH-215音箱作为这个扩声系统的超低音音箱。DTH系列扬声器主观听感较佳，能有效地达到很高的声压级，而且低音浑厚有力，中音明亮悦耳，高音清晰透彻。因此，能够使各类节目源（音源）不失真地还原出来。
辅助扩声系统
由于整个会场的听众区面积大特点，为了保证多功能厅内所有听音区的语言清晰度和整个听众区域完够满足声学指标，在设计时增加了分散式辅助扩声系统。辅助扩声系统由挂墙式的音箱系统组成，音箱选用PEAVEY的两分频全音域QUADRA-10系列，共6只分3段安装在两侧及后墙。使听众席中每一个位置都有良好的听闻条件。
返送监听系统
返送监听扩声系统主要作用是向舞台上表演区传播语言和音乐。由2只Impulse100作为舞台返送扩声系统。以保证在舞台上每个区域有良好的听闻条件。
视频会议系统
建设目标
通过本项目的建设，实现多点实时交互式视频会议，电子数据、图片文档的共享讨论；还可以完成远程业务培训、协同工作等功能。
除此之外，还要求：
² 本系统能提供高质量的视、音频信号；
² 并通过集中控制的网管平台，能够对所有会场的视频会议终端设备进行集中管理、维护、和监控会议状态；
² 能够对会议过程进行实时的采集录制；
² 要求系统具有良好的性能扩展性，以便能为后期的工程进行扩展；
² 系统采用目前市场的主流产品，并具有良好的性价比，充分的保护用户的投资；
² 系统提供友好的图形用户界面，简单明了，易于操作。
² 基于上述需求情况及设计原则，我们为大楼视频会议系统提供了如下设计方案。
协议的选择－H.323
近年来，随着通信技术开始从传统的电信业务向IP业务转化，ITU-T制定并完善了定义在分组网络上的多媒体通信标准ITU-TH.323标准，新一代基于H.323标准的视频会议系统开始成为技术及应用的主流。同时，随着国内各大电信服务提供商纷纷建立宽带城域网及省际宽带网，在外部条件上为远程教育提供了良好的网络通信条件。由此，在该会议室视频会议项目的建设中，我们选用基于IP的H.323视频技术。
H.323建议是广泛的，也是灵活的，因为下面几个原因，将进入主流市场：
1.H.323为现有的企业基础设施（如IP网）建立了多媒体标准，设计时考虑了弥补质量保证（QOS）机制的不足，H.323使用户能使用多媒体应用而无需改变他们网络的基础结构。
2.IPLAN正变得更加强大，以太网的带宽正从10MBPS扩展至100MBPS，甚至1000MBPS。
3.H.323为现有的企业基础设施（如IP网）建立了多媒体标准，设计时考虑了弥补质量保证（QOS）机制的不足，H.323使用户能使用多媒体应用而无需改变他们网络的基础结构。
4.许多机构已转向了低价的交换网络技术，使得实际上数量不受限制的视频会议会话可以在网上同时进行，同时不降低其它网络应用的性能。
5.当更多的网络服务-ATMQOS、RSVP、防火墙等----成为可能时，H.323能够提供更多的好处。
6.通过定义设备-设备、应用-应用、厂商-厂商之间的互操作性原则，H.323使得H.323兼容的产品之间能轻易地进行互操作，作为选择，标准也非常灵活地允许厂家自己的功能增强。
7.网络负载能够通过集中或分布的GATEKEEPER进行管理，根据H.323标准，网络管理员能够限定用于视频会议的网络带宽。对MULTICAST的支持也减少了对带宽的需求。
8.H.323提供的不同级别的网络安全机制，包括集中呼叫控制、防火墙、加密等。
9.H.323得到了许多计算机视频会议厂商及组织的支持，包括INTEL、MICROSOFT和NETSCAPE。这些机构的努力将会在市场上产生较大的影响。同时，H.323协议具有如下优点：
1.网络独立性
H.323被设计成运行在通用的网络体系结构之上。随着网络技术的发展，以及带宽管理技术的进步，基于H.323的解决方案将能获得这些进步所带来的好处。
2.带宽管理
视频和音频传输对带宽要求很高，若不加以监控，会阻塞企业的网络。H.323通过提供带宽管理来解决这一问题，能够对网络中并发的H.323联接数以及H.323应用可获得的带宽总量进行限制。一方面，这些限制保证了网络上的关键应用不会被中断，另一方面，又为网络上的其它应用保留了足够的资源。每个H.323终端都能针对每一会话提供带宽管理，该机制（称之为自动带宽管理）能根据网络的状况――延迟、抖动和丢包率――提示或降低视频传输率。
3.网间会议
许多用户希望与远地进行视频会议。在H.323环境中，通过直接的PPP连接或企业INTRANET、EXTRANET甚至INTERNET，这种希望成为可能。H.323也提供一种连接基于包交换的视频会议系统与基于电路交换（H.320、H.324）或基于ISDN的视频会议系统的手段。H.323使用不同视频会议标准中共同的编解码技术来减少或消除协议转换，从而提供优化的性能。
4.平台及应用的独立性
H.323不依赖于任何特定的硬件和操作系统，H.323兼容的平台可以有多种规格和类型，包括支持视频的个人计算机，专用平台以及功能齐全的产品包。
5.多点支持
H.323能支持三点或更多点的多点会议，可以有也可以没有集中式的MCU（多点控制器）的支持。多点控制功能可以是分布式的，作为H.323终端功能的一部分来实现。
6.Multicast（多点广播）支持
当网络支持“工作组管理协议”（如IGMP）时，H.323能在多点会议中支持Multicast功能。Multicast将单一信息包送至网上多个目标，而无需重复传送。Multicast传输能更有效地使用带宽，因为Multicast组中所有的工作站（且只有这些工作站）将从单一信息中读取信息。
7.互操作性
用户希望在通信时无需担心接收端的兼容性。除了保证接收端能解压信息，H.323还提供了在客户端之间调整性能，为会议设置共同的性能的方法。标准也建立了公共的呼叫设置和控制协议。
8.编解码标准
H.323为音频、视频数据流的压缩和解压建立了标准，保证来自于不同厂家的产品有共同支持的领域。它也为基于厂商特殊硬件和软件的附加特性与增强性能提供了极大的灵活性。
9.灵活性
一个H.323会议能够包括具有不同功能的终端。比如说，只有音频功能的终端也能参加具有音频、视频和/或数据功能的终端所进行的会议。而且，一个H.323多媒体终端能够与一个只具有T.120数据功能的终端分享会议的数据部分，同时与其它的H.323终端分享声音、图象和数据。
系统设计描述
系统结构图如下：
根据大楼视频会议的实际应用情况，结合产品的自身特点，我们设计并提供的视频会议终端可以实现：
视频功能
可将本地会场的画面，本地不同视频源的视频信号，所接入录像机的录像资料传送至其它会场。
可根据需要录制下本地会场或本地PC机上的图像和文件。帧频在15－30帧/秒之间可调，以达到画面的最佳效果。通过Multicast交互式多点广播功能，向IP网实时广播会议现场。
音频功能
可实现自适应全双工回声抑制；
采用自动背景噪声抑制，提高声音质量；
采用自动增益控制，保证发言人在距麦克风不同时音量不变；
利用全向麦克风，实现声音的全方位采集；
可随时调节音量；
数据功能
利用T.120可实现电子白板双向讨论；
利用T.120可实现可实现文件双向传输；
利用T.120可发送MicrosoftPowerPoint制作的图片；支持1024X768分辨率以上。
可外接电子白板，传送白板上书写得内容；
可利用外接的图文摄像机图文或实物图像传送给其它接收站；
控制功能
可实现点对点双向会场摄像机远端控制；
可控制主摄像机镜头的上下、左右、拉近与拉远；
可切换3个视频源；
可抓拍本地图像并广播出去；
系统监测窗口可监测系统工作状态，如，网络速率、通讯协议等；
系统诊断功能可对系统状态进行诊断；
可连接设备
辅助摄像机、图文摄像机、录像机、影碟机、调音台、特技机、字幕机等
另外视频会议终端还提供：
(1)提供ISDN做备份接入；
(2)具有多媒体演示功能，可以在会议过程中演示多媒体信息；
(3)具有电子白板功能；
(4)视频会议会议系统基本速率为64K-1.5M
我们设计的视频会议系统对于上述目标均可实现，并且提供稳定的、可靠的设备。
我们设计的大楼视频会议应用系统是现代的多媒体视频会议系统，可以通过各种手段将各种不同的信息向远端传送，根据应用的不同可配置：
1.电子白板：通过视频会议系统提供的T.120标准将讨论手写板书传向远端。
2.录像机：录制实时的会议内容
3.图文摄像机：通过终端提供的多输入接口将实物和图片传向远端。
4.智能跟踪摄像机：可以通过声音激励的方式跟踪发言人。
具体由中央控制系统对视频会议系统进行控制的模式如下：在本会议厅控制系统中集成了远程（网络）视频会议子系统，系统支持当前各种流行的远程视频会议产品；安装了本控制系统的会议厅可以作为主会场、分会场，或者作为一个对等会场单元；当进入系统的“视频会议”工作模式时，本地会场的会议实时录像和会议讲话语音通过系统经由相应的视频会议终端设备送往其它会场；由视频会议终端设备接收来的其它会场的图像经过控制系统后在本地会场的投影显示设备上实时显示出来，语音通过控制系统处理后在本会场的音响系统中混音输出；这样相隔很远的各个不同会议场所可以通过系统举行远程网络联席会议，其效果就象在同一个会场中开会一样。
无线上网系统
在会议室中，由于网络应用者使用网络有着随意和不固定的特点，布线系统又无法满足所有的需要，因此，我们设计了一套无线网络来解决这一问题。无线局域网（WLAN）通俗地讲就是用无线作为传输介质达到网络的互连，使那些不能布线、难于布线、或者对施工速度有要求的地方能快速、高效地接入网络。将以前有线无法联网或联网成本过高的情况改变，为用户提供快速便利访问网络的一种手段。现在的无线局域产品能提供与以太网同等的速率，保密性，而使用的费用、建设的费用都进一步降低。
现有的无线局域网产品大部分都是依照国际标准制造的，现在应用的标准主要有IEEE802.11a、IEEE802.11b及IEEE802.11g等，其中IEEE802.11b是目前应用最广泛的一种协议，能使wlan的传输速率达到11Mbps，能满足大部份企业网、专用网的应用需求，并在网络互联能力、保密性、使用方便性等方面都有了很大的发展。因此在该会议室内我们选用了美国CISCO公司的无线接入设备：
AIR-AP1120B-A-K9，其支持具有11M带宽的IEEE802.11b协议。使用时，该无线接
入设备可以从现有有线网络的任意节点接入，且安装方式多样，可以安装在墙壁、天
花板或桌面上，而用户端只需增加一块无线网卡，即可在会场内的任意位置实现无线
上网。
